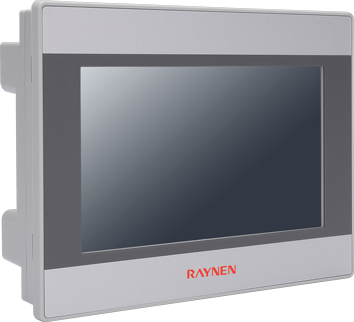

▲ 高標準，高要求。工業級的設計標準，能夠在惡劣環境下長時間穩定可靠運行。
▲ 高配置，大存儲。采用四核1GHz CPU 主頻，256FLASH+256MB DDR3 更大空間。

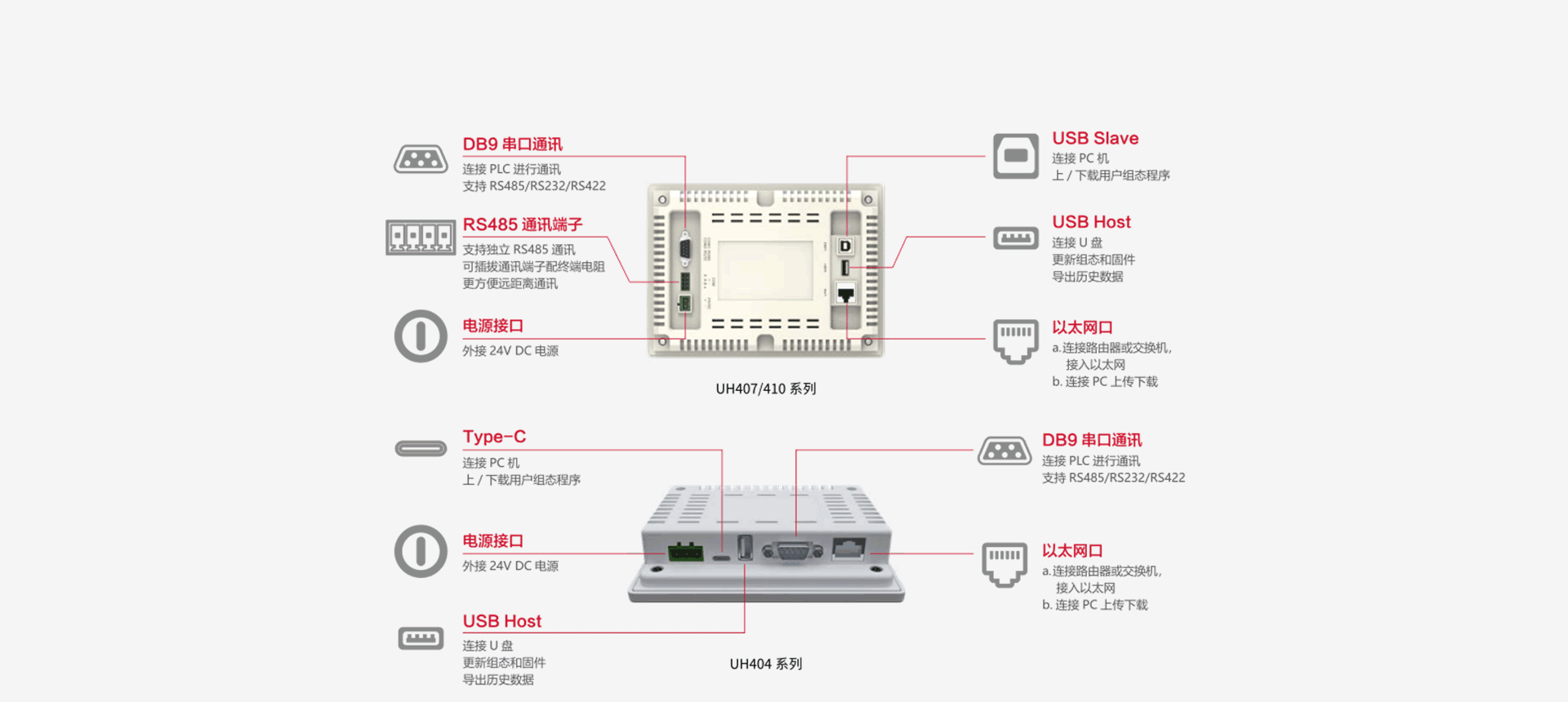

▲ 串行接口更豐富。支持RS485/RS232/RS422 和RS485 可同時連接更多設備。
▲ 二次開發方便。支持梯形圖和腳本編程運算。
▲ 組網功能強大。網口/ 串口支持一屏多機、一機多屏。
▲ 細致的結構設計。背面防塵槽設計，有效防塵。
| 型號 | 液晶屏 | 分辨率 | USB Host | USB Slave | 串行接口 | 以太網 | 外形尺寸 | 樣本下載 |
|---|---|---|---|---|---|---|---|---|
| UH 404S | 4.3"TFT | 480×272 | USB2.0×1，Type A（USB1），支持U盤更新固件、組態和存儲數據 | Type C，支持供電、程序上下載 | COM1：RS485 COM2：RS232 | 不支持 | 138×101×32mm | |
| UH 404E | 4.3"TFT | 480×272 | USB2.0×1，Type A（USB1），支持U盤更新固件、組態和存儲數據 | Type C，支持供電、程序上下載 | COM1：RS485 COM2：RS232 | 10M/100 M自適應 | 138×101×32mm | |
| UH 407S | 7"TFT | 800×480 | USB2.0×1，Type A（USB1），支持U盤更新固件、組態和存儲數據 | USB2.0×1，Type B（USB2），支持程序上傳下載 | COM1：RS485/RS422 COM2：RS232 COM3：RS485 | 不支持 | 203×149×32mm | |
| UH 407E | 7"TFT | 800×480 | USB2.0×1，Type A（USB1），支持U盤更新固件、組態和存儲數據 | USB2.0×1，Type B（USB2），支持程序上傳下載 | COM1：RS485/RS422 COM2：RS232 COM3：RS485 | 10M/100 M自適應 | 203×149×32mm | |
| UH 410E | 10"TFT | 1024×600 | USB2.0×1，Type A（USB1），支持U盤更新固件、組態和存儲數據 | USB2.0×1，Type B（USB2），支持程序上傳下載 | COM1：RS485/RS422 COM2：RS232 COM3：RS485 | 10M/100 M自適應 | 273×193×32mm |
■ 性能規格：
| 項目 | 性能規格 | ||||
|---|---|---|---|---|---|
| 產品型號 | UH 404S | UH 404E | UH 407S | UH 407E | UH 410E |
| 液晶屏 | 4.3″TFT | 7″ TFT | 10″ TFT | ||
| 顯示色彩 | 65535 色 | ||||
| 分辨率 | 480×272 | 800 × 480 | 1024 × 600 | ||
| 背光類型 | LED | ||||
| 顯示亮度 | 350cd/m2 | ||||
| 液晶壽命 | 30,000 小時 | ||||
| 觸控類型 | 4 線電阻式 | ||||
| 處理器 | 1GHz 四核主頻 | ||||
| 存儲 | 256MB FLASH+128MB DDR3 | ||||
| USB Host | USB2.0 x 1，Type A(USB1)，支持U 盤更新固件、組態和存儲數據 | ||||
| USB Slave | Type-C，支持供電、程序上下載 | USB2.0 x 1，Type B(USB2)，支持程序上傳下載 | |||
| 串行接口 | COM1:RS485 COM2:RS232 | COM1:RS485/RS422 COM2:RS232 COM3:RS485 | |||
| 以太網 | 不支持 | 10M/100M 自適應 | 不支持 | 10M/100M 自適應 | |
| DB9 | 公頭 | ||||
■ 電氣規格：
| 項 目 | 電氣規格 | |||||
|---|---|---|---|---|---|---|
| 產品型號 | UH 404S | UH 404E | UH 407S | UH 407E | UH 410E | |
| 額定功率 | 3W | 7.2W | ||||
| 供電電源 | 24V DC | |||||
| 輸入范圍 | 20.4 ~ 28.8V DC | |||||
| 允許失電 | 10ms | |||||
| 絕緣電阻 | 超過50MΩ@500V DC | |||||
| 耐壓性能 | 500V AC 1 分鐘 | |||||
■ 產品認證：
| 項 目 | 產品認證 | |||||
|---|---|---|---|---|---|---|
| 產品型號 | UH 404S | UH 404E | UH 407S | UH 407E | UH 410E | |
| 前面板防護等級 | 符合IP65 認證(4208-93) | |||||
| CE 認證 | 符合CE 認證(EN61000-6-2:2005/EN61000-6-4:2007) | |||||
